Ventosa ou Garra? Como Escolher a Ferramenta Certa para o Manipulador Pneumático

Airfit Brasil
há 3 dias
2 min de leitura

A eficiência de um Manipulador Pneumático depende não apenas do equipamento em si, mas da ferramenta de pega acoplada a ele. Escolher entre uma ferramenta de ventosa ou uma ferramenta de garra é uma decisão técnica que impacta diretamente a segurança da operação, a integridade da peça e a produtividade da linha.

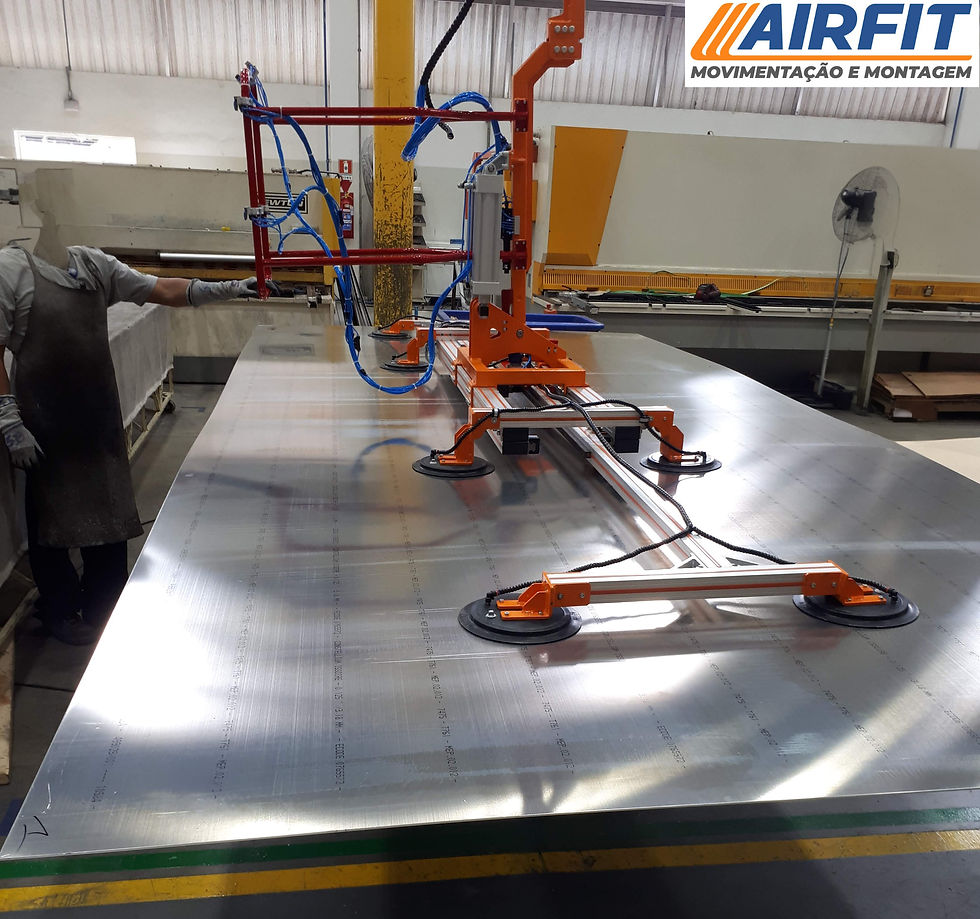

Ferramenta de Ventosa: Aplicações Ideais

A ventosa opera por diferença de pressão, criando sucção sobre a superfície da peça. É a escolha adequada quando:

Superfície lisa e regular: Chapas metálicas, vidros, painéis plásticos e tampas permitem boa vedação e sustentação segura pela ventosa.
Peças frágeis ou com acabamento: A ventosa distribui a força de forma uniforme, sem contato mecânico nas bordas, preservando o acabamento superficial da peça.
Manuseio sem marcas: Em aplicações onde qualquer amassado ou arranhão é inaceitável, como em vidros automotivos ou painéis de carroceria, a ventosa é a única alternativa viável.

Ferramenta de Garra: Aplicações Ideais

A garra opera por contato mecânico e é indicada quando a superfície da peça não permite sucção confiável:

Superfícies irregulares ou porosas: Peças fundidas, borracha, espuma e componentes com geometria complexa não oferecem superfície adequada para ventosa — a garra garante a pega independentemente do acabamento.
Ambientes com óleo ou umidade: A ventosa perde eficiência em superfícies contaminadas. A garra mantém a pega mesmo nessas condições, comum em linhas de usinagem e estamparia.
Peças com furos ou recortes: Quando não há área contínua suficiente para a ventosa atuar, a garra envolve a peça pela geometria externa ou por pontos específicos de apoio.

Como Definir a Ferramenta Correta

A escolha da ferramenta para manipulador pneumático é feita na fase de projeto, considerando o peso da peça, sua geometria, o acabamento superficial, as condições do ambiente e o ciclo de operação do Manipulador Pneumático. Em alguns casos, ferramentas combinadas — com ventosas e garras atuando juntas — são a solução para peças com geometria mista.

Airfit Brasil: Ferramentas Desenvolvidas para Cada Processo

Na Airfit Brasil, o projeto da ferramenta de pega faz parte do desenvolvimento completo do Manipulador Pneumático. Cada aplicação é analisada individualmente para definir o tipo de ferramenta, o número de pontos de contato, a capacidade de carga e os materiais adequados ao processo do cliente.

Se você precisa movimentar peças com segurança e precisão, entre em contato e apresente o seu desafio.
